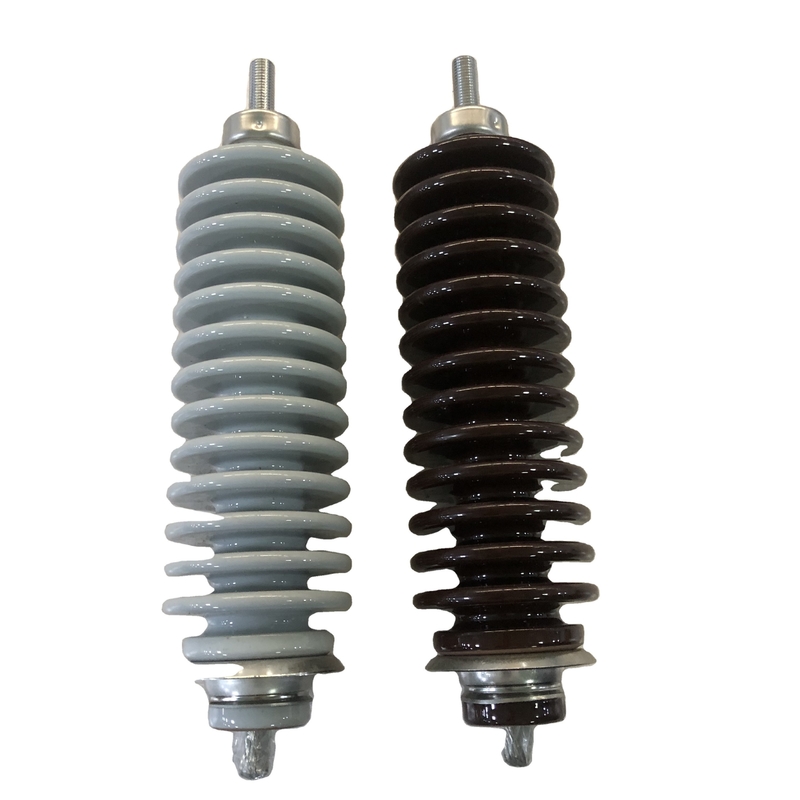

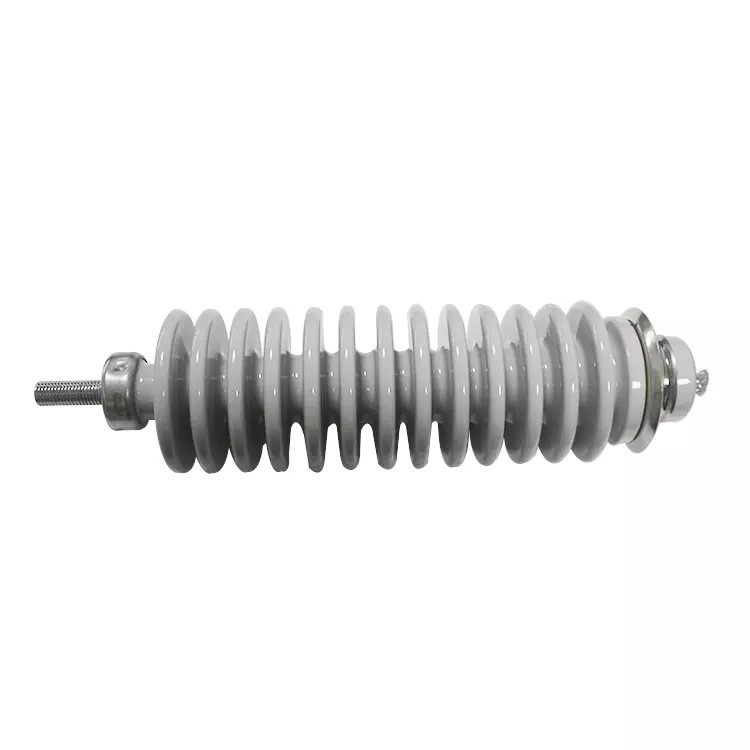

Porcelana 12,5 kN C12,5-950 Ochronnik przeciwprzepięciowy transformatora
-
Podkreślić
Ochronnik przeciwprzepięciowy transformatora C12
,5-950
,ogranicznik przepięć transformatora 12
-
kolorSzary brązowy
-
MateriałPorcelana C-110
-
PodaniePrzesył i dystrybucja energii elektrycznej
-
StandardIEC
-
Nazwa produktuTuleja porcelanowa transformatora
-
PróbaOpatrzony
-
OEMtak
-
PakietStandardowe opakowanie eksportowe
-
Miejsce pochodzeniaChiny
-
Nazwa handlowaCPE
-
Numer modeluP036
-
Minimalne zamówienieDo negocjacji
-
Cenanegocjowalne
-
Szczegóły pakowaniadrewniana skrzynia
-
Czas dostawy35 dni
-
Zasady płatnościT / T, L / C
-
Możliwość Supply3000 sztuk miesięcznie
Porcelana 12,5 kN C12,5-950 Ochronnik przeciwprzepięciowy transformatora
| Podstawowy poziom izolatora (Kv) | 950 | |||||
| Oznaczenie izolatora wsporczego IEC | C4-950Ⅲ | C6-950Ⅱ | C6-950Ⅲ | C8-950Ⅲ | C12,5-950Ⅲ | |
| Kot.Nie. | 36946 | 36908 | 36976 | 36974 | 36902 | |
| Droga upływu (mm) | 6300 | 4900 | 6300 | 6300 | 6300 | |
| Brak obciążenia | Zginanie (kN) | 4 | 4 | 6 | 8 | 12.5 |
| Skręcanie (kN.m) | 3 | 3 | 3 | 4 | 6 | |
|
Główny Wymiary |
Wys. (Mm) | 2100 | 2100 | 2100 | 2100 | 2100 |
| φD (mm) | 233 | 222 | 255 | 255 | 266 | |
| Top | a1 (mm) | 4-M16 | 4-M16 | 4-M16 | 4-M16 | 4-M16 |
| φd1 (mm) | 127 | 127 | 127 | 127 | 127 | |
| Dolny | a2 (mm) | 4-φ18 | 4-φ18 | 4-φ18 | 8-φ18 | 8-φ18 |
| φd2 (mm) | 200 | 225 | 225 | 254 | 275 | |
| Napięcie udarowe wytrzymywane (kV) | 950 | 950 | 950 | 950 | 950 | |
| Napięcie wytrzymywane impulsowe podczas pracy na mokro (kV) | 750 | 750 | 750 | 750 | 750 | |
| Napięcie wytrzymywane częstotliwości sieci mokrej (kV) | 395 | 395 | 395 | 395 | 395 | |
| Waga netto, każdy, w przybliżeniu (kg.) | 136 | 122 | 145 | 148 | 173 | |
Tuleja transformatora jest głównym elementem izolującym poza skrzynką transformatora.Przewód doprowadzający uzwojenia transformatora musi przechodzić przez tuleję izolacyjną, aby zaizolować przewód doprowadzający między przewodem doprowadzającym a przewodem doprowadzającym między płaszczem transformatora i jednocześnie mocować przewód doprowadzający. Ze względu na różne poziomy napięcia, izolacja tuleja ma tuleje z czystej porcelany, tuleje wypełnione olejem i tuleje pojemnościowe. Przepust z czystej porcelany jest stosowany głównie do transformatorów o napięciu 10 kV i niższym.
Aplikacje:
Przepust transformatora ma wyprowadzić przewody wysokiego i niskiego napięcia wewnątrz transformatora na zewnątrz zbiornika oleju, nie tylko jako przewód do izolacji uziemienia, ale pełni również rolę mocowania przewodu.
1.Skuteczne i szybkie odpowiedzi są warunkiem wstępnym.
2Zachowaj spokój i cierpliwość w trudnych sytuacjach klientów.
3. Szkolenia z wprowadzenia urządzeń oferowane są zgodnie z zapotrzebowaniem klienta.
4.Build up długoterminowy i stabilny partnerstwa i stale zapewniać produkty wysokiej jakości.
5. Sprzęt jest objęty gwarancją przez okres jednego roku i zapewniany jest ogólny serwis posprzedażny.
Nasze produkty sprzedawane są na całym świecie. Możesz być spokojny o cały proces naszych produktów.
