Opis:

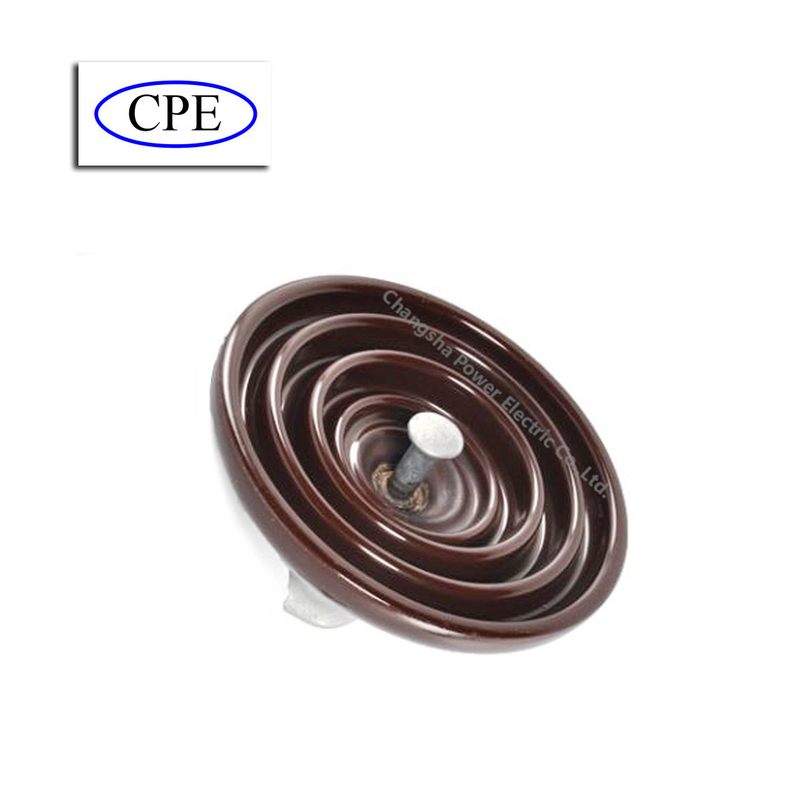

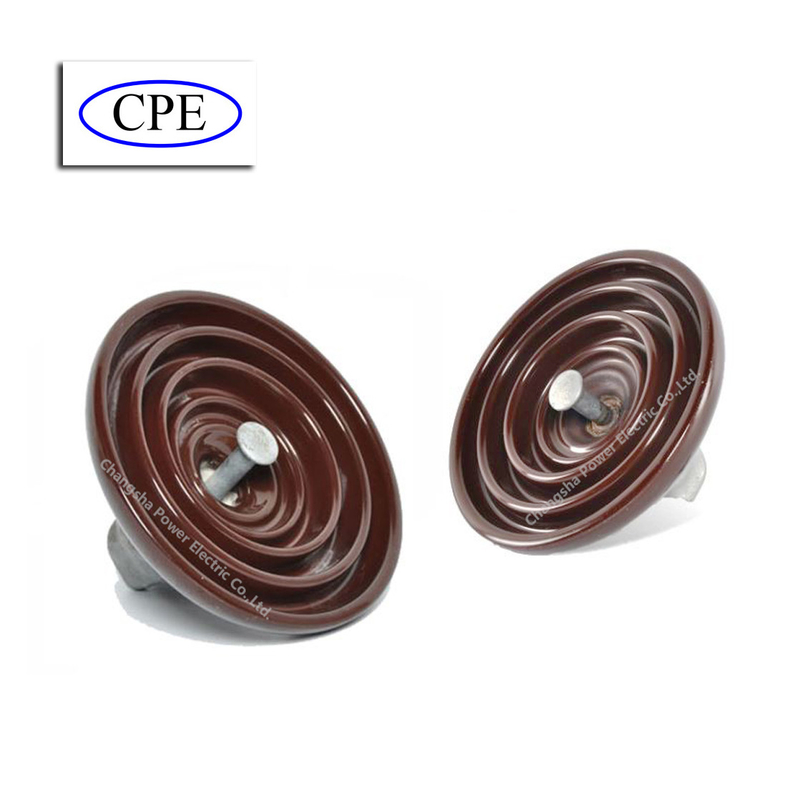

Izolator zawieszenia jest jednym z głównych rodzajów naszych produktów Orient Power, z wyjątkiem porcelanowego izolatora zawieszenia, produkujemy również izolator zawieszenia dysku, izolator zawieszenia długiego pręta, izolator porcelany, porcelana, izolator szpuli i tak dalej.
Specyfikacja:
| KLASA ANSI | 52-1 | 52-2 | 52-3 | 52-4 | 52-5 | 52-6 | 52-8 | 52-9 | 52-9 | ||
| Rys. nr | 1 | 2 | 3 | 4 | 3 | 4 | 3 | 5 | 6 | ||
| Główne wymiary (mm) | D | 165 | 190,5 | 254 | 254 | 254 | 254 | 280 | 114 | 133 | |
| h | 140 | 146 | 146 | 146 | 146 | 146 | 146 | 159 | 159 | ||
| Odległość wycieku/mm | 178 | 210 | 292 | 292 | 292 | 292 | 280 | 171 | 171 | ||
| Napięcie przebicia o częstotliwości sieciowej kV | 80 | 90 | 110 | 110 | 110 | 110 | 110 | 80 | 80 | ||
| Średnie napięcie przeskoku | Częstotliwość zasilania | Suchy/kV | 60 | 65 | 80 | 80 | 80 | 80 | 80 | 60 | 60 |
| Mokre/kV | 30 | 35 | 50 | 50 | 50 | 50 | 50 | 30 | 30 | ||
| Impuls krytyczny Fala 1,5x40us | Dodatni/kV | 100 | 115 | 125 | 125 | 125 | 125 | 125 | 110 | 110 | |
| Ujemny/kV | 100 | 115 | 130 | 130 | 130 | 130 | 130 | 90 | 90 | ||
|
Wpływ radiowy Napięcie |
Napięcie testowe do ziemi/kV | 7,5 | 7,5 | 10 | 10 | 10 | 10 | 10 | 7,5 | 7,5 | |
| Maksymalna wartość RIV przy 1000 kHz/uV | 50 | 50 | 50 | 50 | 50 | 50 | 50 | 50 | 50 | ||
| Znamionowe obciążenie awaryjne E&M/kN | 44 | 70 | 70 | 70 | 111 | 111 | 160 | 44 | 44 | ||
| Obciążenie odporne na rozciąganie/kN | 22 | 35 | 35 | 35 | 55,5 | 55,5 | 80 | 22 | 22 | ||
| Udarność/Nm | 5 | 5,5 | 6 | 6 | 7 | 7 | 10 | 5 | 5 | ||
Podanie:
Izolator zawieszenia może być stosowany w napowietrznych liniach przesyłowych i dystrybucyjnych.Zwłaszcza na liniach przesyłowych ekstremalnie wysokiego napięcia nie można go zastąpić innymi izolatorami.
Przewaga konkurencyjna:
Doskonała odporność na pękanie.
Niski współczynnik rozszerzalności cieplnej.
Wygodny transport i elastyczny montaż.
Rozsądna konstrukcja izolacji wysoka niezawodność izolacji międzyzwojowej.
Niskie OSS.Niski wzrost temperatury. Wysoka wytrzymałość mechaniczna, silna odporność na warunki atmosferyczne.
Kołnierz ze stali nierdzewnej o niskiej indukcyjności magnetycznej o wysokiej rezystywności. Mała objętość niewielka waga.
Nasze produkty sprzedawane są na całym świecie. Możesz być spokojny o cały proces naszych produktów.
